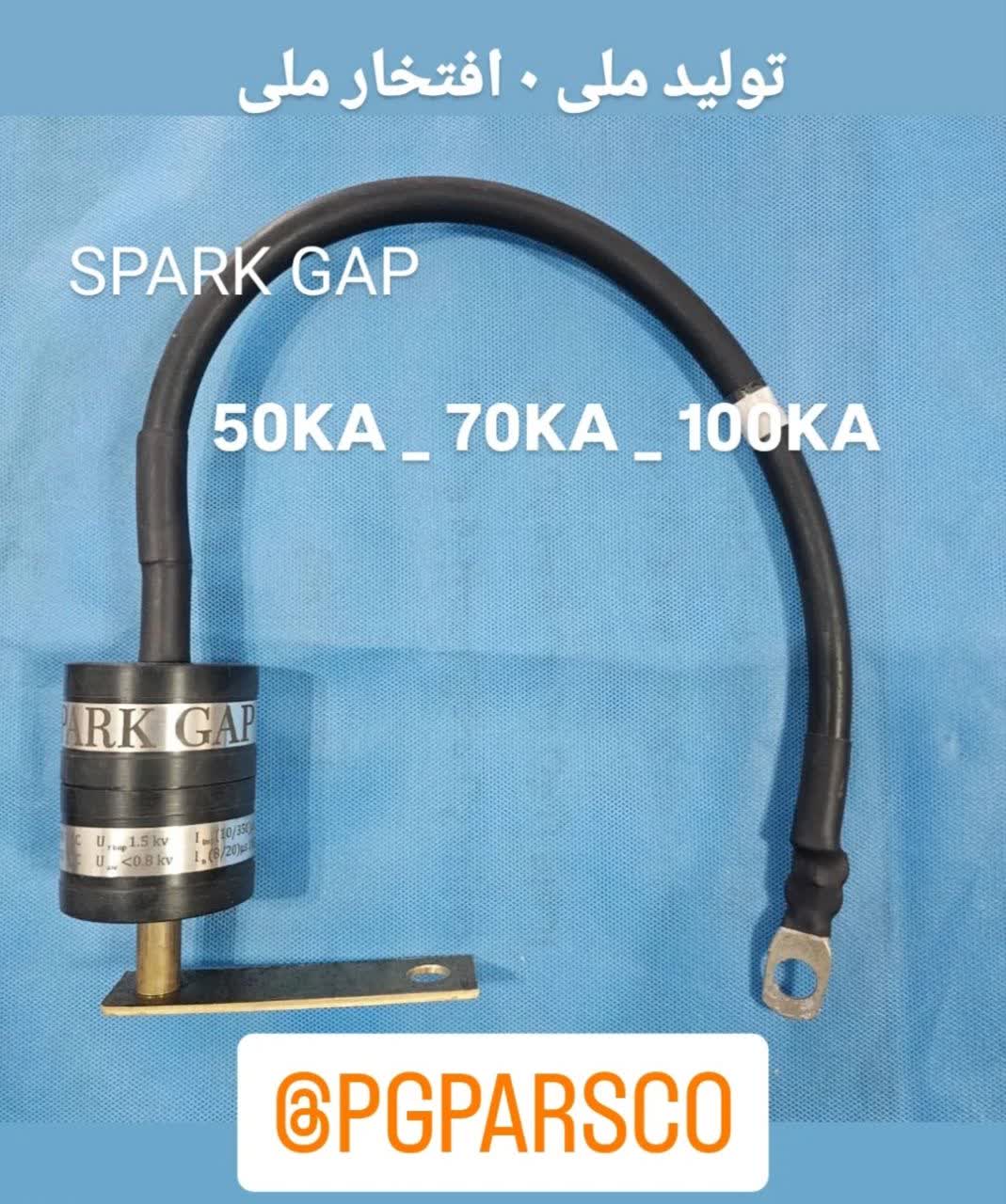

اﺳﭙﺎرک ﮔﭗ ﺑﺮا ی ﻣﺤﯿﻂ ھﺎی EX
ﻣﺤﺎﻓﻆ و اسپارک گپ , ﺿﺪ اﻧﻔﺠﺎر , ﺑﺎی ﭘﺲ ﮐﺮدن ﻏﯿﺮﻣﺴﺘﻘﯿﻢ ﻋﺎﯾﻖ ﻓﻠﻨﭻ ھﺎ . از دﯾﮕﺮ وﯾﮋﮔﯽ ھﺎی اﯾﻦ دﺳﺘﮕﺎه ﻣﯽ ﺗﻮان ﺑﮫ ﻣﻮارد زﯾﺮ اﺷﺎره ﻧﻤﻮد : - دارای اﻧﻮاع ﺑﺎ طﻮل ﮐﺎﺑﻞ اﺗﺼﺎل ﻣﺘﻨﻮع ١٨٠, ٢٥٠, ٣٥٠ ﻣﯿﻠﯿﻤﺘﺮی - دارای ٥ ﺳﺎل ﮔﺎراﻧﺘﯽ - دارای ﻧﺸﺎن ﺗﺴﺖ از GOST روﺳﯿﮫ
-
ﻣﺪل :480 180, 480 250, 480 350
-
ﺷﺮﮐﺖ ﺳﺎزﻧﺪه: OBO Bettermann
-
ﮐﺸﻮر ﺳﺎزﻧﺪه :آﻟﻤﺎن
مشخصات فنی اسپارک گپ
- ﺟﺮﯾﺎن ﺗﺨﻠﯿﮫ ﻧﺎﻣﯽ ﺻﺎﻋﻘﮫ(٣٥٠/١٠)100kA
- ﺟﺮﯾﺎن ﺗﺨﻠﯿﮫ ﻧﺎﻣﯽ ﺳﻮﯾﯿﭽﯿﻨﮓ(٢٠/٨)100kA
- ﺳﻄﺢ ﺣﻔﺎظﺖ وﻟﺘﺎژی 3kV>
جزییات بیشتر درباره اسپارک گپ
• Spark Gap 480 OBO
ﮐﺪ ﻣﺤﺼﻮل :١٨٠ ٤٨٠ -٤ ٠٣ ٥٢٤٠(ﺑﺎ طﻮل ﮐﺎﺑﻞ اﺗﺼﻞ ١٨٠ ﻣﯿﻠﯿﻤﺘﺮی) ٢٥٠ ٤٨٠ -٧ ٠٧ ٥٢٤٠ (ﺑﺎ طﻮل ﮐﺎﺑﻞ اﺗﺼﻞ ٢٥٠ ﻣﯿﻠﯿﻤﺘﺮی)٤٨٠ ٣٥٠ - ٥٢٤٠ ٠٦ ٩ (ﺑﺎ طﻮل ﮐﺎﺑﻞ اﺗﺼﻞ ٣٥٠ﻣﯿﻠﯿﻤﺘﺮی) ﻣﺤﺎﻓﻆ و اﺳﭙﺎرک ﮔﭗ . ﺿﺪ اﻧﻔﺠﺎر . ﺑﺎی ﭘﺲ ﮐﺮدن ﻏﯿﺮﻣﺴﺘﻘﯿﻢ ﻋﺎﯾﻖ ﻓﻠﻨﭻ ھﺎ . رﻧﺞ دﻣﺎ :20- تا 50+ درجه سانتی گراد
عملکرد اسپارک گپ ها چگونه است
همان طور که در ابتدا اشاره کردیم اسپارک گپ به عنوان یکی از تجهیزات حفاظتی است که به وسیله ی دو یا چند الکترود فلزی داخل یک محفظه ی سرامیکی یا شیشه ای با یک فاصله ی هوایی تشکیل شده است. درون این محفظه را به وسیله ی گازهای نجیب پر کرده اند.
عملکرد اسپارک گپ به صورت یک مقاومت غیر خطی می باشد. این تجهیزات در حالت عادی از مقاومت بالایی برخوردار هستند یعنی به عبارتی قطع هستند. اما هنگامی که صاعقه رخ می دهد جریان سرج به سرعت اتصال کوتاه می شود و مقاومت آن با شدت بالایی کاهش پیدا می کند.
چرا از اسپارک گپ
همان طور که در ابتدا اشاره کردیم اسپارک گپ ها را برای جلوگیری از ولتاژ اضافی ناشی از خطای الکتریک و یا صاعقه استفاده می کنند. نام این تجهیزات از دو بخش اسپارک یا جرقه و گپ یا فاصله تشکیل شده است. در برخی موارد اسپارک گپ ها را با برقگیرها اشتباه می گیرند اما عملکرد این دو با همدیگر کاملا متفاوت است.
میدان الکتریکی در اسپارک گپ ها میان دو الکترود یکسان ایجاد می شود. این تجهیزات از ایجاد جرقه های خطرناک جلوگیری می کنند. از مهم ترین موارد استفاده از اسپارک گپ ها جلوگیری از خطرات احتمالی مانند جلوگیری از انفجار در محیط های هازارد یا قابل انفجار و یا در مجاورت مواد قابل اشتعال می باشد. این دستگاه ها از ایمنی فوق العاده ای برخوردار هستند و از تکنولوژی GDT بهره مند هستند.
می توانید از این تجهیزات در محیط های سربسته و فضای باز استفاده کنید. با توجه به حساسیت و نقش مهمی که این تجهیزات در کنترل ولتاژهای اضافه دارند باید آن ها را براساس استانداردهای روز دنیا طراحی کنند. معمولا معتبر ترین گواهینامه های ساخت تجهیزات ضد انفجار که به کار می روند گواهینامه ATEX می باشد.
اسپارک گپ ضد انفجار را در مناطقی استفاده می کنند که به عنوان منطقه ی خطر دسته بندی شده اند. با توجه به اینکه در این مناطق امکان به وجود آمدن یک فضای انفجاری و هر نوع پتانسیل برای خطر ناشی از جرقه ها اجتناب ناپذیر است می توانید از اسپارک گپ ضد انفجاری استفاده کنید این وسیله به صورت موازی بین دولبه فلنج با کیت عایق متصل می شود که خطر انفجار را تا حد زیادی کاهش می دهد.
1-مدل Gas Tube : فاصله بین دو الکترود با گاز یا هوا پر شده باشد.
2-مدل Diac : فاصله بین دو الکترود با نیمه هادی مخصوص پر شده باشد. دیاک (Diac) یک قطعه الکترونیکی است که معادل دو دیود چهار لایه موازی می‌باشد. نام دیگر دیاک دیود جریان متناوب می‌باشد.دیود بلافاصله بعد از رسیدن به ولتاژ شکست (VBO)، هادی می‌شود و جریان را عبور می‌دهد و در اسپارک گپ های مدل دیاک از همین خاصیت استفاده می کنند یعنی در زمان ولتاژ عادی شبکه دو الکترود هیچ رابطه الکتریکی با یکدیگر نداشته ولی چنانچه ولتاژ شبکه به ولتاژ شکست دیاک برسد دو الکترود اتصال کوتاه می شوند. محافظ و اسپارک گپ , ضد انفجار , بای پس کردن غیرمستقیم عایق فلنچ ها . از دیگر ویژگی های این دستگاه می توان به موارد زیر اشاره نمود : - دارای انواع با طول کابل اتصال متنوع 180 , 250 , 350 میلیمتری - دارای 5 سال گارانتی - دارای نشان تست از GOST روسیه.
