جنس مواد استفاده شده در تولید محفظه رطوبت گیر
قسمت درپوش و کف: آلومینیوم ریختگی
روش رنگ آمیزی استاندارد: پوشش الکترواستاتیک، سایر روش ها مطابق سفارش نیز مقدور می باشد.
کاسه روغن: پلی کربنات
ظرف استوانه ای: پلی کربنات
نگهدارنده کاسه روغن: St37
پیچ مهره ها و واشرها: فولاد گالوانیزه
واشرهای لاستیکی
ﺳﺮوﯾﺲ و ﻧﮕﻬﺪاري رﻃﻮﺑﺖ ﮔﯿﺮ ﺗﺮاﻧﺴﻔﻮرﻣﺎﺗﻮر
رﻃﻮﺑﺖ ﮔﯿﺮ ﺗﺮاﻧﺲ ﺑﺮق ﺷﺎﻣﻞ ﻣﺤﻔﻈﻪ اي ﻣﯽ ﺑﺎﺷﺪ ﮐﻪ از داﻧﻪ ﻫﺎي رﻃﻮﺑﺖ ﮔﯿﺮ ﺳﯿﻠﯿﮑﺎژل ﺗﺰرﯾﻖ ﺷﺪه ﺑﻪ وﺳﯿﻠﻪ ﮐﺮات ﮐﺒﺎﻟﺖ ﭘﺮ ﺷﺪه اﺳﺖ . اﯾﻦ داﻧﻪ ﻫﺎ در ﺣﺎﻟﺖ ﺧﺸﮏ ﺑﻪ رﻧﮓ آﺑﯽ ﻣﯽ ﺑﺎﺷﻨﺪ ، وﻟﯽ زﻣﺎﻧﯽ ﮐﻪ از رﻃﻮﺑﺖ اﺷﺒﺎع ﺷﺪﻧﺪ ، ﺑﻪ رﻧﮓ ﺻﻮرﺗﯽ ﮐﻤﺮﻧﮓ درﻣﯽ آﯾﺪ . در زﯾﺮ اﯾﻦ ﻣﺤﻔﻈﻪ و ﺳﺮ راه ورود ﻫﻮا ﺑﻪ ﻣﺤﻔﻈﻪ ﻣﺤﺘﻮي داﻧﻪ ﻫﺎي ﺳﯿﻠﯿﮑﺎژل ، ﻇﺮﻓﯽ از روﻏﻦ ﻗﺮار دارد ﮐﻪ اﺳﺘﮑﺎﻧﯽ زﯾﺮ رﻃﻮﺑﺖ ﮔﯿﺮ ﻧﺎﻣﯿﺪه ﻣﯽ ﺷﻮد . زﻣﺎﻧﯽ ﮐﻪ ﻫﻮا ﺑﻪ داﺧﻞ ﺗﺮاﻧﺲ ﮐﺸﯿﺪه ﻣﯽ ﺷﻮد ، اﺑﺘﺪا از داﺧﻞ روﻏﻦ ﻋﺒﻮر ﻣﯽ ﮐﻨﺪ . ﺑﺪﯾﻦ وﺳﯿﻠﻪ ذرات ﮔﺮد و ﻏﺒﺎر و ﮐﺜﺎﻓﺖ ﻫﻮا ﺟﺬب ﺷﺪه و در ﻧﺘﯿﺠﻪ ﻫﻮاي ﺗﻤﯿﺰ و ﺧﺸﮏ وارد ﻣﺨﺰن ﺑﺎﻻي ﺗﺮاﻧﺲ ﻣﯿﮕﺮدد . ﻇﺮف ﺷﯿﺸﻪ اي روﻏﻦ ﻋﻼوه ﺑﺮ ﺟﺬب ذرات ﮔﺮد و ﻏﺒﺎر ، اﯾﻦ ﺣﺴﻦ را دارد ﮐﻪ ﻣﺤﻔﻈﻪ داﻧﻪ ﻫﺎي رﻃﻮﺑﺖ ﮔﯿﺮ را از ﻫﻮاي ﺧﺎرج اﯾﺰوﻟﻪ ﻣﯽ ﮐﻨﺪ ﺗﺎ ﺗﻨﻬﺎ رﻃﻮﺑﺖ آن ﻗﺴﻤﺖ از ﻫﻮا ﮐﻪ ﺑﻪ درون ﻣﺤﻔﻈﻪ روﻏﻦ ﮐﺸﯿﺪه ﻣﯽ ﺷﻮد ، ﺟﺬب ﮔﺮدد و اﯾﻦ ﻋﻤﻞ ﻋﻤﺮ ﺳﯿﻠﯿﮑﺎژل را زﯾﺎدﺗﺮ ﻣﯿﮑﻨﺪ

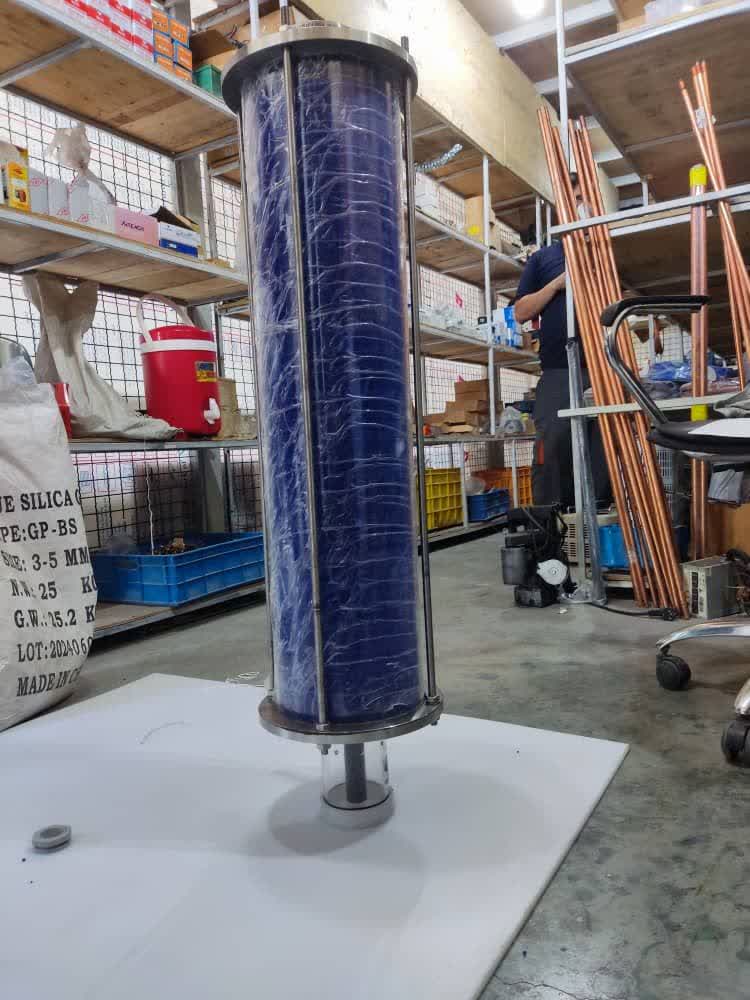

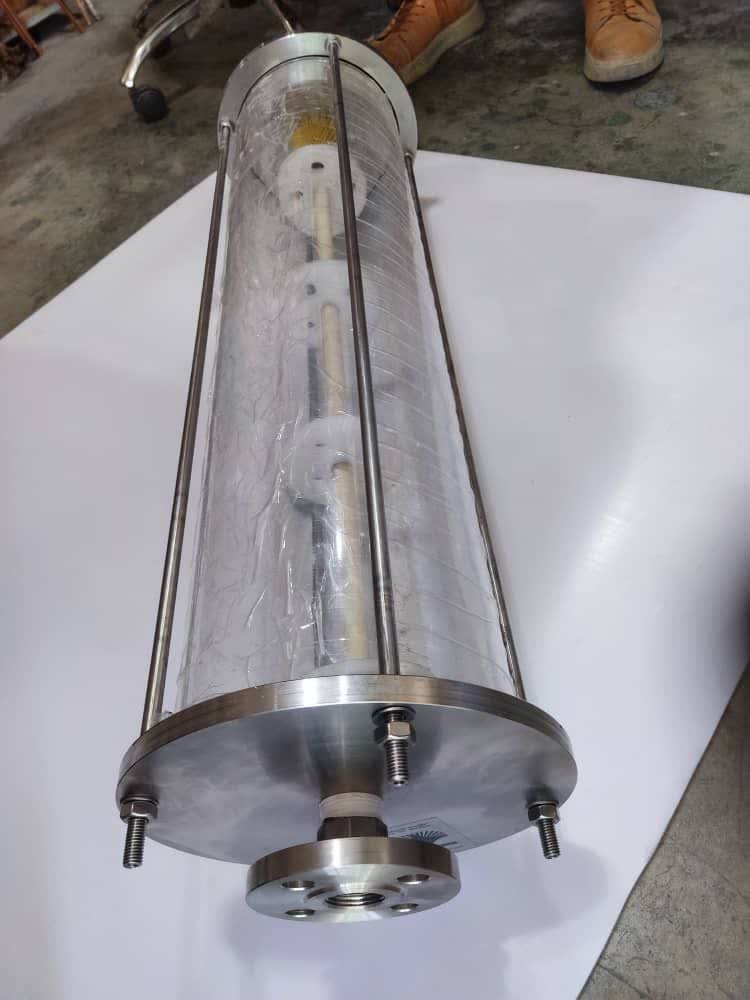

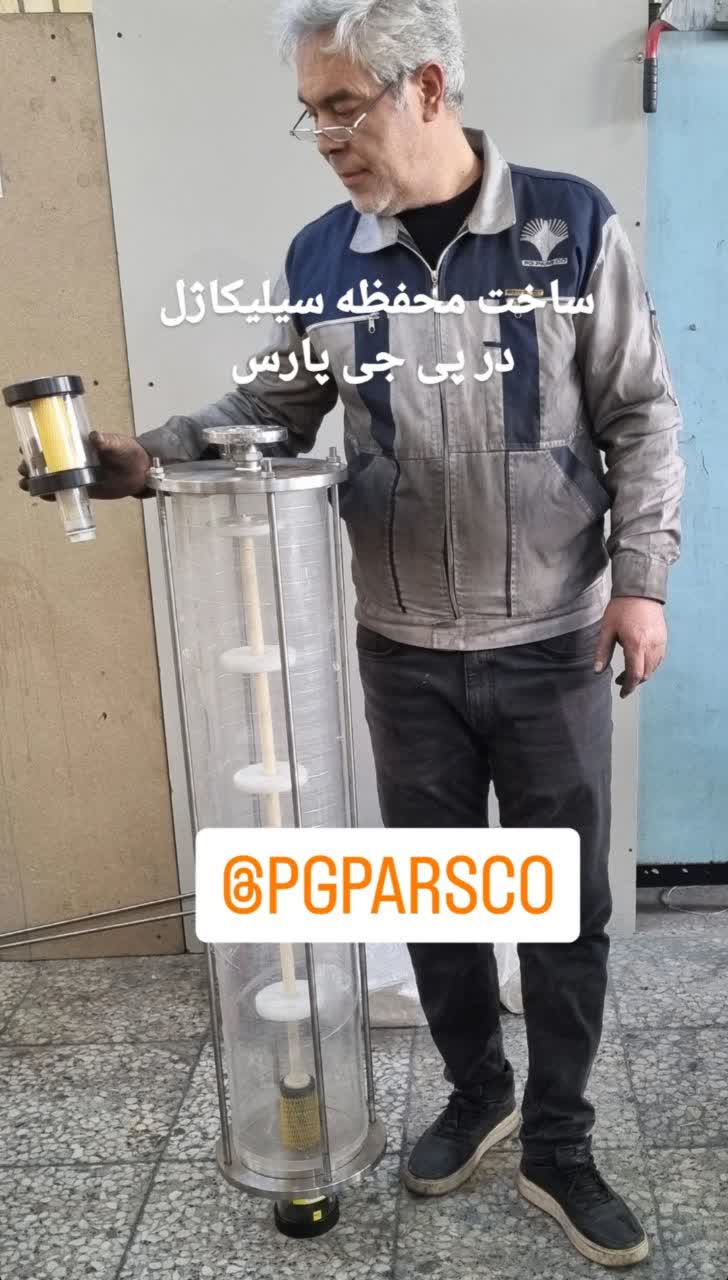

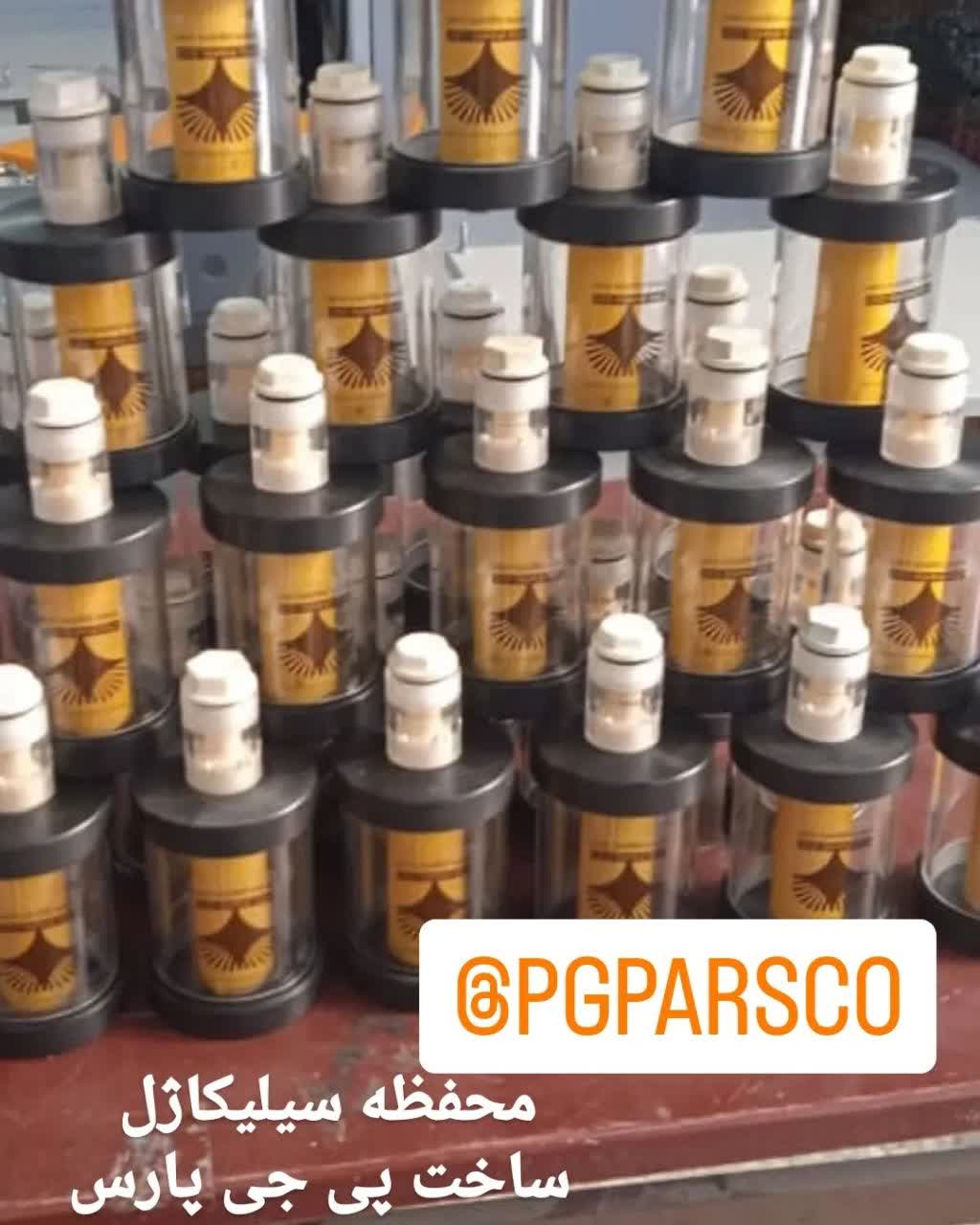

محفظه سیلیکاژل
یکی از عوامل تخریب روغن ترانسفورماتور که طول عمر آن را به شدت کاهش می دهد، رطوبت موجود در هوا می باشد. برای جلوگیری از ورود هوای مرطوب به داخل ترانسفورماتورهای غیر هرمتیک بر روی منبع انبساط یک محفظه رطوبت گیر نصب گردیده است. این محفظه از سیلیکاژل (مواد رطوبت گیر) پر شده که دو نوع می باشد، یک نوع سیلیکاژل نارنجی که در حالت عادی نارنجی بوده و با جذب رطوبت بتدریج به رنگ سبز لجنی تغییر رنگ خواهد داد و نوع دوم سیلیکاژل آبی است که با جذب رطوبت تدریجا به رنگ صورتی و سفید در می آید. در چنین حالتی، سیلیکاژل به اشباع رسیده است و می بایست ماده رطوبت گیر تعویض گردد. این ماده با جذب رطوبت موجب می شود همواره هوای خشک وارد ترانسفورماتور گردد. باید دقت شود ضخامت قشر آبی رنگ کمتر از ۳ سانتی متر نباشد که در این حالت باید آن را تعویض نمود. علاوه بر این در محفظه رطوبت گیر در قسمت انتهایی از استانک حاوی روغن (تا سطح مشخص شده روی استانک) جهت جذب گرد و غبار و ذرات معلق هوای ورودی به ترانسفورماتور استفاده شده است.
ﺗﻌﻮﯾﺾ ﺳﯿﻠﯿﮑﺎژل داﺧﻞ رﻃﻮﺑﺖ ﮔﯿﺮ ﺗﺮاﻧﺴﻔﻮرﻣﺎﺗﻮر
ﻣﻘﺪار ﺳﻠﯿﮑﺎژل داﺧﻞ دﺳﺘﮕﺎه رﻃﻮﺑﺖ ﮔﯿﺮ ﺗﺮاﻧﺴﻔﻮرﻣﺎﺗﻮر ﺑﺮاي اﺳﺘﻔﺎده ﺑﻪ ﻣﺪت ﺷﺶ ﻣﺎه ﺗﺎ ﯾﮏ ﺳﺎل ﻣﯽ ﺑﺎﺷﺪ . اﯾﻦ زﻣﺎن ﺑﺴﺘﮕﯽ ﺑﻪ اﻧﺪازه ﺗﺮاﻧﺲ ، ﻣﯿﺰان ﺑﺎر و ﺷﺮاﯾﻂ ﻣﺤﯿﻂ ﻣﯽ ﺑﺎﺷﺪ . در ﺿﻤﻦ ﺣﺠﻢ دﺳﺘﮕﺎه رﻃﻮﺑﺖ ﮔﯿﺮ ﻫﻢ از روي ﻫﻤﯿﻦ ﻋﻮاﻣﻞ ﺗﻌﯿﯿﻦ ﻣﯽ ﺷﻮد . ﻧﺨﺴﺘﯿﻦ ﺑﺎر ﮐﻪ ﺗﺮاﻧﺲ رﮐﺘﯿﻔﺎﯾﺮ ﻣﻮرد ﺑﻬﺮه ﺑﺮداري ﻗﺮار ﮔﺮﻓﺖ ، ﺑﺎﯾﺪ ﺑﻪ ﻃﻮر ﻣﺮﺗﺐ رﻃﻮﺑﺖ ﮔﯿﺮ ﺗﺮاﻧﺲ را ﻣﻮرد ﺑﺮرﺳﯽ ﻗﺮارداد. ﻻزم اﺳﺖ ﺗﻐﯿﯿﺮ رﻧﮓ و ﮐﯿﻔﯿﺖ ﺳﯿﻠﯿﮑﺎژل در ﮐﺎرت ﺷﻨﺎﺳﻨﺎﻣﻪ اي ﻫﺮ ﺗﺮاﻧﺲ رﮐﺘﯿﻔﺎﯾﺮ ﺛﺒﺖ ﻧﻤﻮد . در اﯾﻦ ﺣﺎﻟﺖ در ﺷﺮاﯾﻂ ﺟﻮي ﺧﺎص ﺗﺮاﻧﺲ ﻣﻮرد ﻧﻈﺮ ، ﻋﻤﺮ داﻧﻪ ﻫﺎي رﻃﻮﺑﺖ ﮔﯿﺮ ، ﺗﻌﯿﯿﻦ ﻣﯽ ﺷﻮد. در ﺗﻤﺎﻣﯽ دﺳﺘﻮراﻟﻌﻤﻠﻬﺎي ﺑﻬﺮه ﺑﺮداري از ﺗﺮاﻧﺲ ﺑﺮق آﻣﺪه اﺳﺖ ﮐﻪ: زﻣﺎﻧﯽ ﮐﻪ 1/2 اﻟﯽ 2/3 داﻧﻪ ﻫﺎي رﻃﻮﺑﺖ ﮔﯿﺮ ﺗﻐﯿﯿﺮ رﻧﮓ داده ﺑﺎﺷﻨﺪ و ﺑﻪ رﻧﮓ ﺻﻮرﺗﯽ ﮐﻤﺮﻧﮓ درآﻣﺪه ﺑﺎﺷﺪ . در اﯾﻦ ﺷﺮاﯾﻂ ﺣﺘﻤﺎً ﺑﺎﯾﺪ داﻧﻪ ﻫﺎي ﺳﯿﻠﯿﮑﺎژل را ﺗﻌﻮﯾﺾ ﻧﻤﻮد . داﻧﻪ ﻫﺎ ﺗﻐﯿﯿﺮ رﻧﮓ داده ﺳﯿﻠﯿﮑﺎژل را ﻣﯿﺘﻮان ﺑﺎ ﺣﺮارت ﺧﺸﮏ ﮐﺮده و دوﺑﺎره اﺣﯿﺎ ﻧﻤﻮد و ﺑﺮاي اﺳﺘﻔﺎده در دﻓﻌﺎت ﺑﻌﺪي در ﻇﺮﻓﯽ ﻋﺎري از ﻫﺮﮔﻮﻧﻪ رﻃﻮﺑﺖ و ﻣﻨﻔﺬ ذﺧﯿﺮه و ﻧﮕﻬﺪاري ﮐﺮد.
ﻧﻘﺶ رﻃﻮﺑﺖ ﮔﯿﺮ در ﮐﻨﺘﺮل ﮐﯿﻔﯿﺖ روﻏﻦ ﺗﺮاﻧﺴﻔﻮرﻣﺎﺗﻮر
جنس مواد استفاده شده در تولید محفظه رطوبت گیر
قسمت درپوش و کف: آلومینیوم ریختگی
روش رنگ آمیزی استاندارد: پوشش الکترواستاتیک، سایر روش ها مطابق سفارش نیز مقدور می باشد.
کاسه روغن: پلی کربنات
ظرف استوانه ای: پلی کربنات
نگهدارنده کاسه روغن: St37
پیچ مهره ها و واشرها: فولاد گالوانیزه
واشرهای لاستیکی
