جانکشن باکس به عبارت دیگر جعبه تقسیم انشعابی برق بوده و محفظه ای است که در داخل آن از کابلهای ورودی و خروجی انشعابات گرفته می شود و کابلها معمولا داخل این جعبه ها سربندی و یا مفصل بندی و یا داخل ترمینالهای ریلی برق قرار میگیرند این باکسها معمولا دارای IP68 الی IP54 بوده و دارای انواع مختلفی میباشند . داخل این باکسها معمولا ترمینال قرار دارد و اکثرا در ورودی و خروجیهای این جعبه ها از گلند استفاده میشود ابعاد آنها معمولا از 100*100 الی 1000*1000 میلیمتر میباشد .درب آنها می تواند به صورت پیچی و یا قفل و لولایی تولید شود . این جعبه های الکتریکی بصورت کفی و دیواری مورد استفاده قرار میگیرند.
جانکشن باکس چیست؟
به جعبه ای که در داخل آن کابلهای برق یا مخابرات یا شبکه به هم متصل و یا از آنها انشعاب گرفته میشود جانکشن باکس گویند و دلیل گرفتن انشعابات و یا اتصال کابلها و سیمها به هم در داخل این باکسها به دلیل ایزوله و خارج از دسترس بودن و نظم و آرایش کابلها و سیمها میباشد و همچنین اینکه اتصالات و انشعابات از رطوبت بدور بوده و خورندگی و زنگ زدگی و اتصالی در آنها ایجاد نشود
انواع متریال ساخت جانکشن باکس
جانکشن باکس و یا جعبه تقسیم دارای دو نوع متریال PVC و یا فلزی میباشد و هرکدام از این دو نوع کلی دارای زیر مجموعه هایی نیز میباشند ،شایان ذکر است مجموعه ما از تولیدکنندگان جانکشن باکس فلزی بصورت تخصصی بوده و این محصول دربسته تولیدات پارس فرابخش انرژی میباشد .
جانکشن باکس پلاستیکی یا PVC
این نوع جعبه که با مواد اولیه PVC ساخته می شود جزء تولیدات این شرکت نیست و لازم به توضیح است اکثرا از نوع فلزی آن ارزانتر بوده وازمقاومت فیزیکی کمتری برخوردار است و اکثرا در محیطهای سرپوشیده و سربسته (in door) کاربرد دارد.

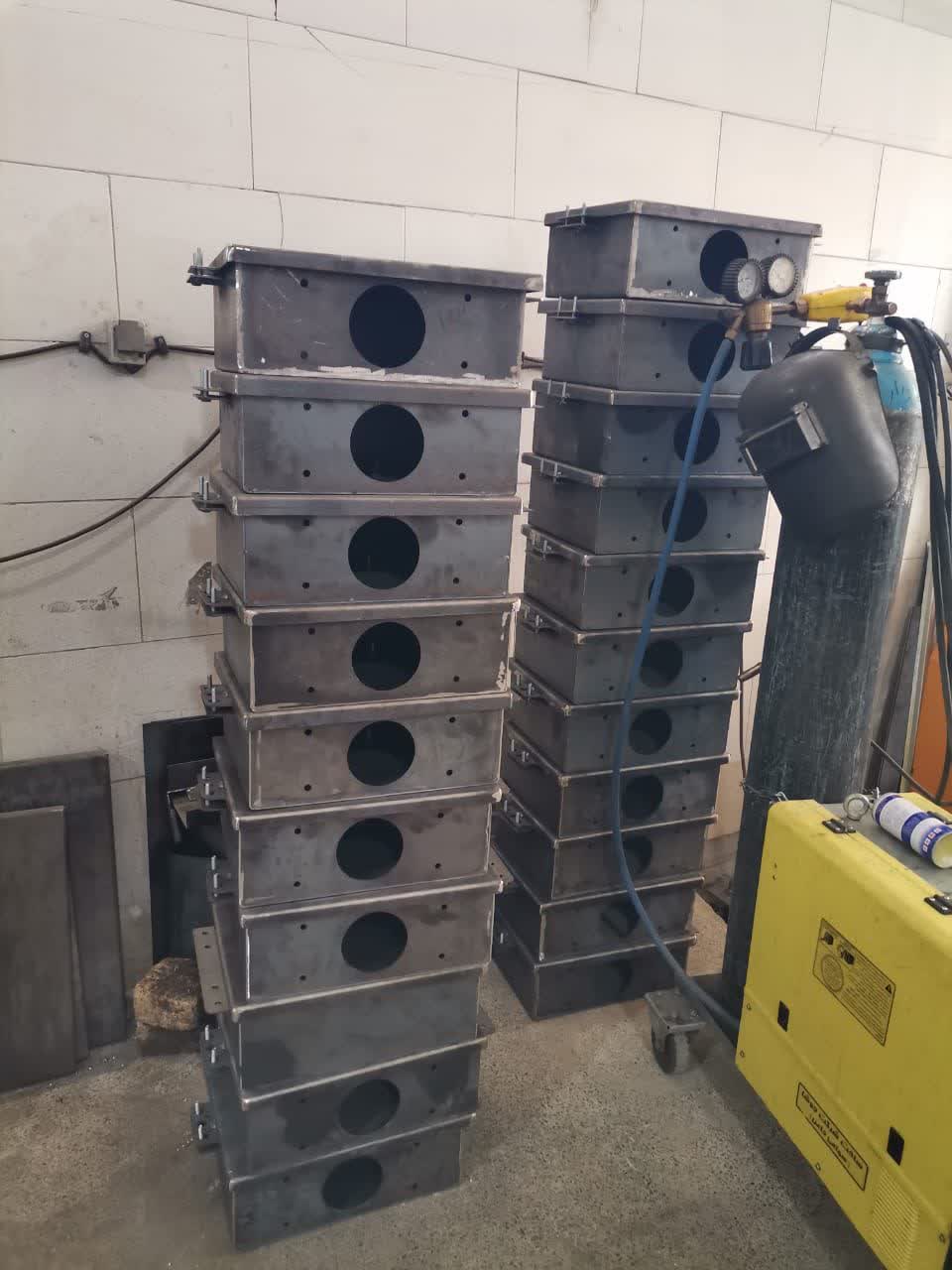

جانکشن باکس فلزی
جانکشن باکس فلزی یا همان جعبه تقسیم فلزی که در بستر تولیدات شرکت ما میباشد از متریال ورق فلز از جمله استیل _ آهن با رنگ پودری الکترو استاتیکی کوره ای و آلومینیوم با ضرایب مختلف نفوذ پذیری رطوبت و گرد و غبارساخته می شوند . شایان ذکر است ما توانایی تولید جانکشن باکس فلزی تا IP68 را دارا میباشیم .باکسها با IP های مختلف دارای روشهای ساخت مختلف بوده و درساخت جانکشن باکس با IPهای بالا ، حتما باید از تزریق فوم پلی اورتان بر روی درب جعبه استفاده کرد .
جانکشن باکس استیل
جانکشن باکس استیل و یا باکس انشعاب برق از جنس استنلس استیل بود که از ورق استیل با گرید های 316L و یا 304L ساخته می شود این نوع متریال از مقاومت بالا هم به لحاظ فیزیکی و هم به لحاظ رطوبتی بوده و جوشکاری کلاف کردن این باکسها از نوع آرگون میبشد گرانترین نوع نیز میباشد.
مدل رنگ پودری الکترواستاتیکی کوره ای
در ساخت این مدل اکثرا از ورق آهن و یا ورق گالوانیزه یا آلومینیوم استفاده شده که پس از عملیات ساخت و جوشکاری و کلاف پرداخت طی چندین مرحله شستشو و چربی زدایی شده و سپس به کابین پاشش رنگ هدایت شده و پس از آن داخل کوره قرار گرفته و رنگ به اصطلاح پخته می شود پوشش رنگ در بسیاری از پروژه ها حائز اهمیت بوده و زیبایی و تمایز خاصی به آنها می دهد این جعبه ها را می توان با IP های مختلف تولید کرد .
مدل الومینیومی
این نوع باکس با ورق آلومینیوم ساخته شده برای کلاف کردن جعبه های تقسیم از جوشکاری آلومینیوم استفاده میشود این مدل نسبت به بقیه توعها سبکتر بوده و از مقاومت بالایی در برابر رطوبت برخوردار است .
