توضیحات

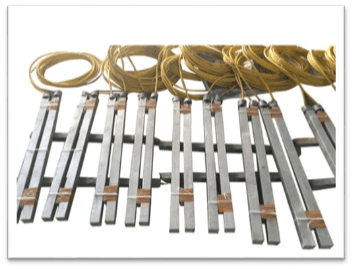

پیل زمینی روی ( زینک ارتینگ سل ) ترکیبی از دو الکترود روی است که از یکدیگر به وسیله مواد عایق جدا شده اند. به طور معمول یک الکترود به ساختار محافظت شده و دیگری به سیستم اتصال زمین متصل می شود. الکترودها با استفاده از پشت بندهای با مقاومت پایین نصب می شوند تا جریان خوبی از بین آنها عبور کند و ساختار را قادر می سازد که با یک اتصال مستقیم به زمین ارت شود.
در نقاطی از خطوط لوله یا در محل فلنج جهت عايق نمودن دو قسمت از لوله از كيت عايقی استفاده مي شود، که ممكن است در اثر القاء و يا وقوع صاعقه، اختلاف پتانسيل زيادي بين دو قسمت فلنج بوجود آيد و در نتيجه کیت عايقی فلنج تخريب مي گردد. در اين نقاط از آندهاي روي براي جلوگيري از بروز اين گونه مشكلات بعنوان الكترود زمين استفاده مي شود و توليد آن طبق استاندارد ASTM-B418 میباشد. پيل های اتصال زمين مي تواند دوتایی و يا چهارتایی باشند و به صورت پکیج مانند آندهای روی خاکی در بکفیل مخصوص قرار می گیرند. از آندهاي روي نبايد در محيط هاي قليائي با pH بالاتر از 2/9 و در محيط هاي اسيدي با pH پائين تر از 5 و در دماي بالاتر از 60 درجه سانتي گراد استفاده نمود. معمولاً از كابل مسي با سطح مقطع 10mm2 يا 16mm2 براي اتصال استفاده مي شود، كه كابل مسي به اینزرت فولادي داخل الكترود جوش داده مي شود. محل اتصال كابل مسي و ميله فولادي می¬بایستی با رزين اپوكسي پوشانده شود.
مشخصات ابعادی و وزن زینک ارتینگ سل:
