مقاومت شنت به بیان ساده یک مقاومت دارای مقدار بسیار پایین از نظر اهم (اغلب کمتر از یک دهم اهم) است که برای نمونه گیری از جریان عبوری از مصرف کننده (RL) استفاده می‌شود. همانطور که در تصویر نشان داده شده است مقاومت شنت (Rsh) به صورت موازی با یک میتر قرار داده شده.
مقاومت شنت ، مرسوم در صنعت اغلب از جنس مانگانین ساخته می‌شود. روش ساخت بر اساس تغییر سطح مقطع مانگانین برای تعیین مقاومت لازم جهت ایجاد افت ولتاژ مورد نیاز جهت اندازه گیری است.

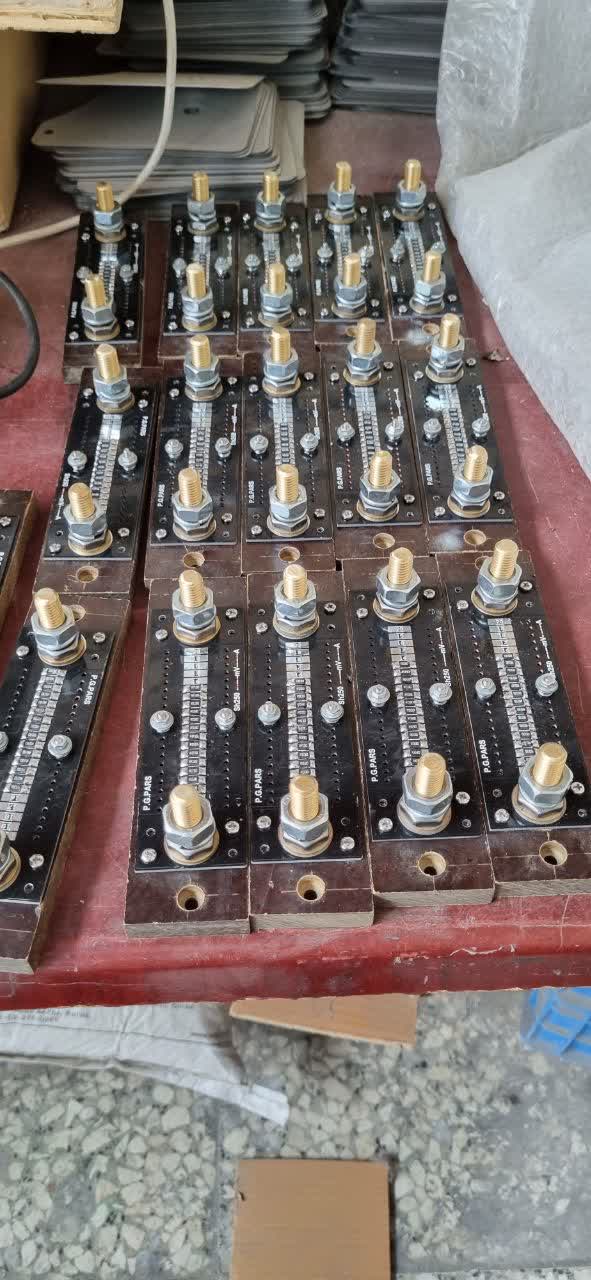

در این روش برای رسیدن به دقت بالا در اندازه‌گیری باید دقت فراوانی در هنگام ساخت مانگانین انجام شود و در نهایت نیز هر قطعه باید به صورت مجزا مورد کالیبراسیون قرار گیرد. در روش ابداعیه شرکت پی جی پارس به جای استفاده از مانگانین برای ایجاد مقاومت معین،استفاده از مقاومت smd با دقت بالا مقاومت مورد نیاز نمونه برداری جریان ساخته می‌شود مزیت این روش دقت و انعطاف پذیری بالا ای ساخت رنج‌های مختلف شنت می‌باشد.

پی دی اف Data Sheet مقاومت شنت :
